2.1. Les radeaux végétalisés semi-rigides articulés
2.1.1. Caractéristiques techniques :
 |

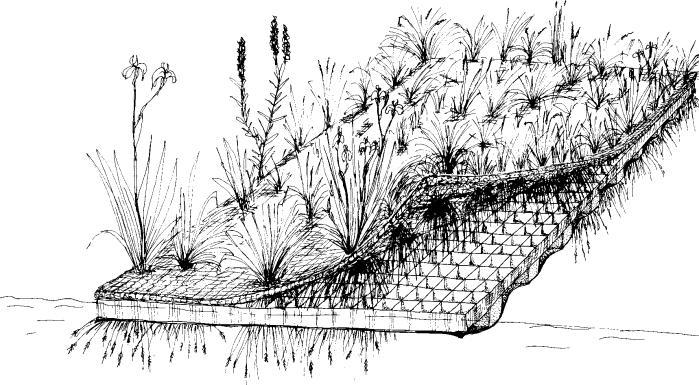

Structures flottantes modulaires (2 x 1 m), articulées (système d’attache tenon-mortaise breveté), faciles à fixer entre elles. En polyéthylène basse densité recyclé (et recyclable), semi-rigides (résistantes au gel, imputrescibles et neutres pour l’environnement), les îles flottantes sont recouvertes d’une géonatte coco plantée d’hélophytes.
Flottaison garantie par des flotteurs imputrescibles à cellules fermées et intégrés dans les modules.

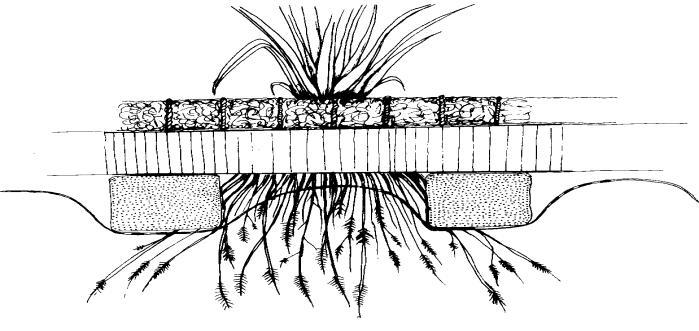

Pour protéger les racines et rhizomes du stress des vagues, permettre leur développement et surtout favoriser le développement par drageonnage de nouvelles plantes, une membrane géotextile percée est disposée en sous face.

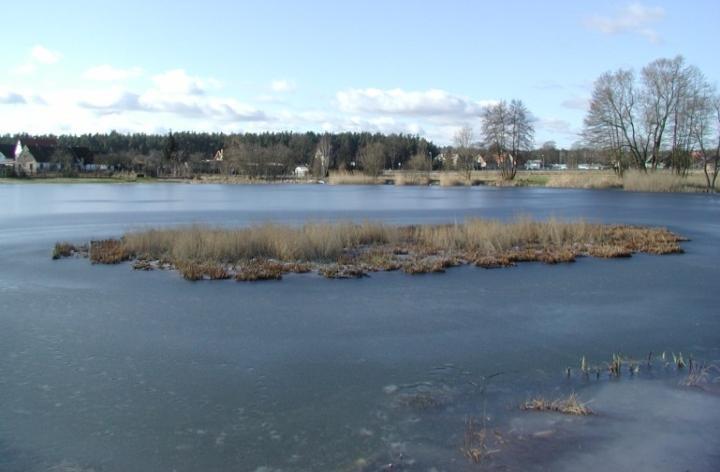

Ces structures sont insensibles au gel.
|
|
Les principales espèces retenues sont : Carex acutiformis, lacustris, riparia et gracilis, Caltha palustris, Scirpus sylvaticus et lacustris, Iris pseudoacorus, Lythrum salicaria, Phalaris arundinacea, Glyceria maxima, Acorus calamus, Veronica beccabunga, Lysimachia vulgaris, Butomus umbelatus, Sparganium erectum, Mentha aquatica, Myosotis palustris, Juncus effusus
|

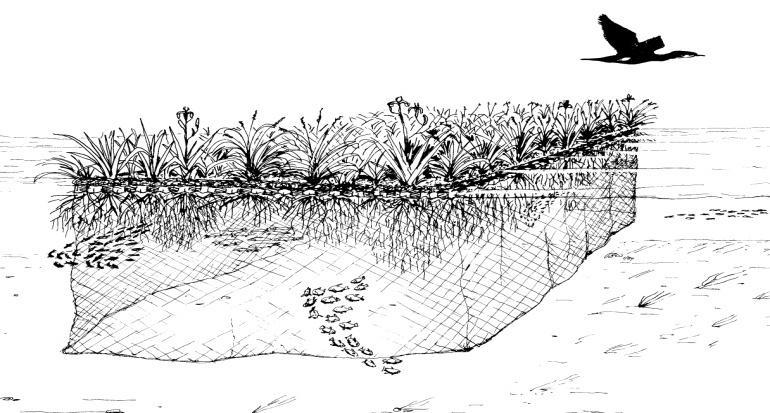

La périphérie des îles peut être munie en sous face de grillages empêchant le passage des cormorans.
De la même manière pour empêcher le nichage des canards et cygnes une clôture de faible hauteur peut être disposée en bord de l’île.
Pour les Sternes, il peut facilement être réalisées des îles recouvertes de granulats (graviers, sables), en association ou non avec des parties végétalisées. |
|
2.1.2 Avantages :
- Système autonome modulaire « manuportable » ne nécessitant ni moyens de manutention ou de levage (grue ou palonnier), ni réalisation d’accès au site.
- Economique, modulaire, flottaison garantie et disponible sous deux semaines.
- Facilité d’installation de clôtures périphériques sous l’eau (pour créer des refuges pour les poissons) ou sur l’eau (pour empêcher l’installation des anatidés -canards, cygnes-).

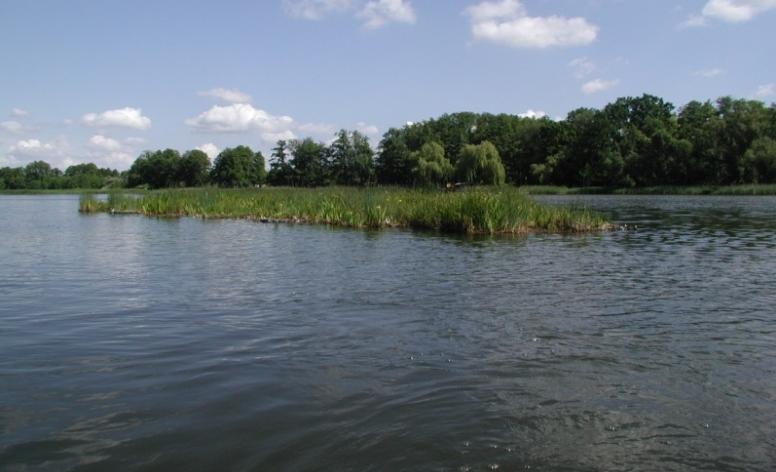

- Renouvellement permanent des fleurs et déplacement des îles au gré des vents et variation du niveau de l’eau, du plus bel effet.
- Les radeaux végétalisés peuvent être livrés et installés toute l’année et sont immédiatement efficaces.
- Modulaires, permettant la réalisation de toutes les formes. Les modules peuvent facilement être coupés à la disqueuse pour obtenir des formes arrondies.
- Souple, déformable atténuant les vagues et donc limitant l’érosion.
2.1.3 Une mise en oeuvre facile, rapide, sans palonnier, grue ou matériels de manutention
Même dans des sites d’accès difficiles, la mise en oeuvre se fait facilement sans moyen de manutention. Modulaire et manuportable chaque île est assemblée sur la berge. Les modules sont livrés nus avec les géonattes coco plantées d’hélophytes séparément ou prêts à poser (corps flottant, grilles alvéolaires et végétation). Grâce à un système de tenon mortaise, les modules de 2x1 m sont solidarisés entre eux tout en conservant une certaine flexibilité. Le radeau est poussé à l’eau au fur et à mesure de sa construction. Une fois terminé, il sera emmené à sa place définitive à l’aide d’une embarcation motorisée ou tiré par des cordes à partir du bord puis ancré à l’aide de sacs de pierres posés au fond. La longueur des élingues doit permettre à l’île de bouger légèrement et de suivre les variations du niveau d’eau.
|
|
|

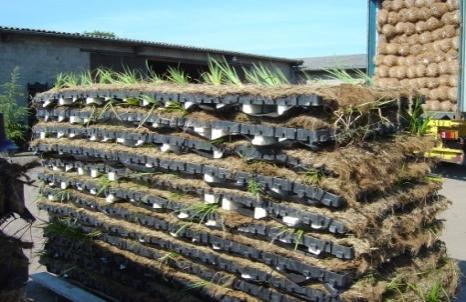

| Les modules peuvent être livrés végétalisés (solution réservée aux petites opérations) |

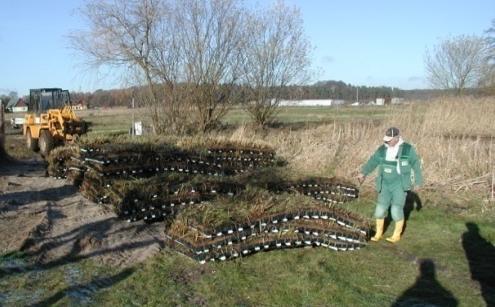

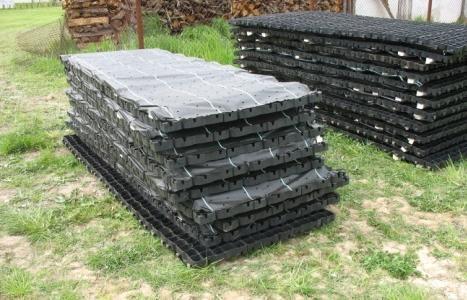

Modules de 2 m² avec flotteur et géotextile en sous face. |
|
|
|

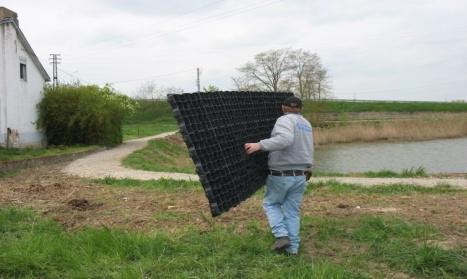

| Faciles à porter à la main. |

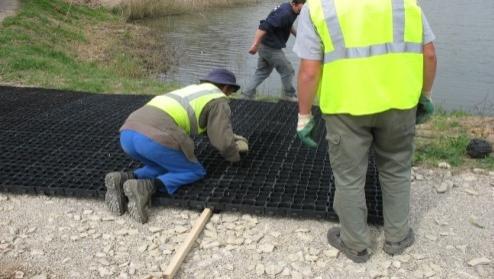

Clipsage des tenons mortaises à l’aide d’un simple chevron |

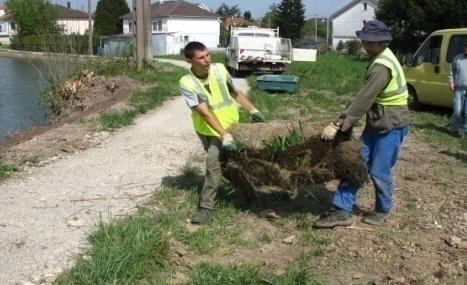

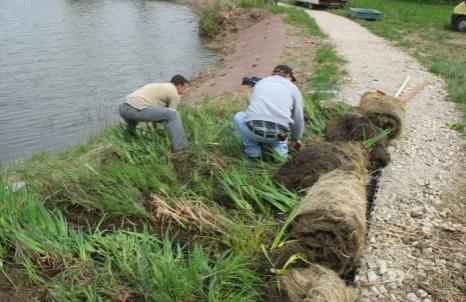

Apport des géonattes prévégétalisées |
|
|
|

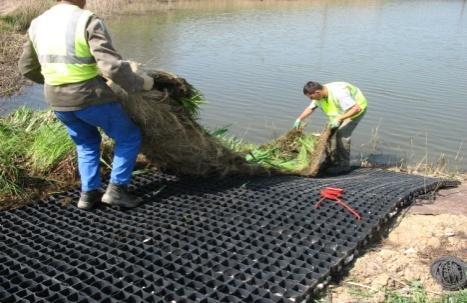

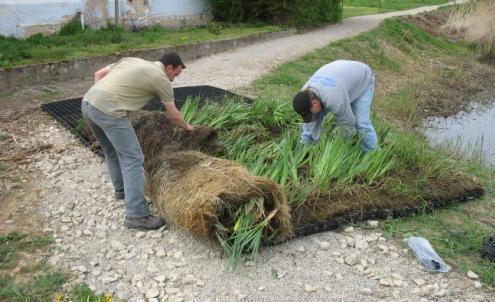

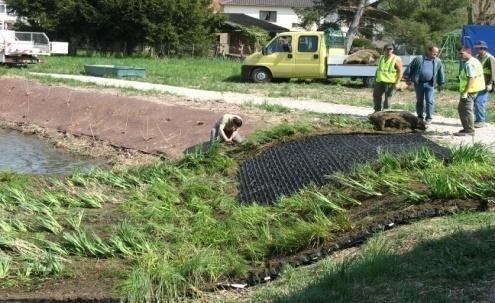

| Bâtir les radeaux au bord de l’eau. Dérouler et étirer les géonattes coco pré-végétalisées. Les mettre bord à bord et les attacher entre elles et au support, notamment en périphérie. |
|
|
|

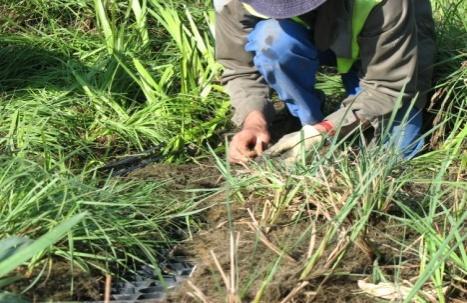

| Fixations à la structure porteuse. Bien fixer la périphérie |

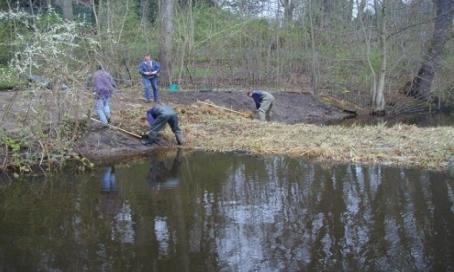

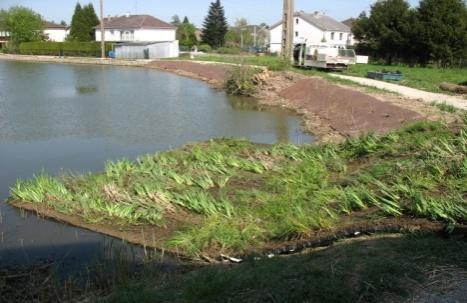

Pousser à l’eau au fur et à mesure de la construction. |
|
|
|

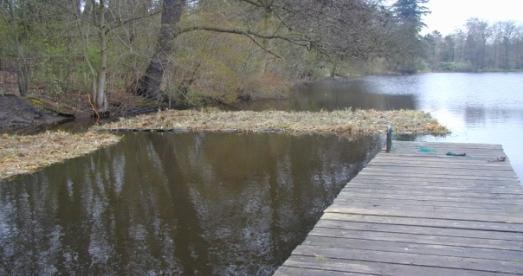

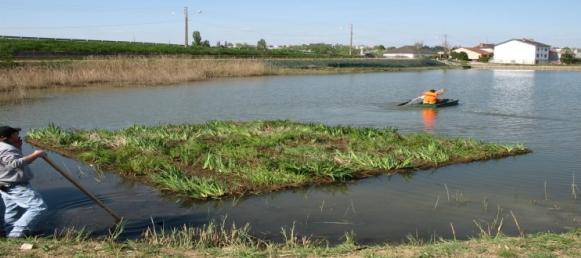

| L’île est emmenée à son emplacement définitif à l’aide de jeux de cordes tirées à partir du bord ou par un petit bateau à moteur. |

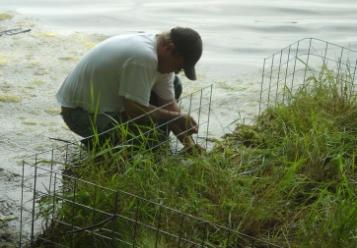

Les clôtures pour les canards se font « à sec » alors que les barrières pour les cormorans se posent une fois l’île à l’eau.

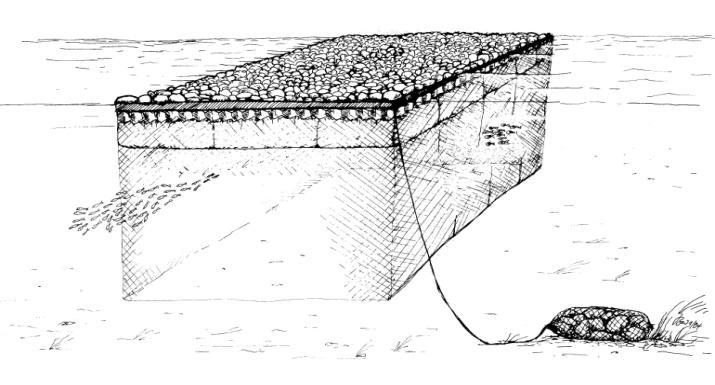

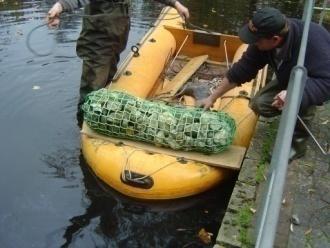

Pour la fixation des îles, des sacs de pierres (0.7 à 1 m x 0.3 m) seront jetés et reliés aux angles des radeaux. |
|
|
|

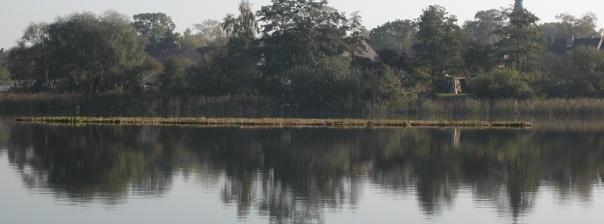

| Cette île de 580 m² à été réalisée par 3 personnes en cinq jours seulement |
